功能描述
● 遥控控制开启和关闭
● 反馈开启关闭信号（无源信号）
● 有效距离10m内
● 可配任意执行器
● 操作方便，无线连接
● 电压DC 24V，AC220V

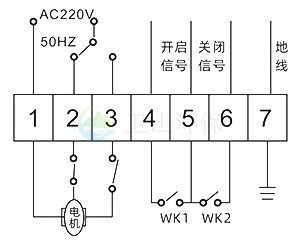

AC220V接线图

1-2通电，机构主轴0°  转向90°  4-5通 1-3通电，机构主轴90°  转向0°  4-5通 电动2型/电动4型  线路图

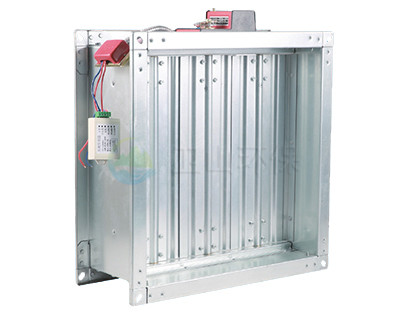

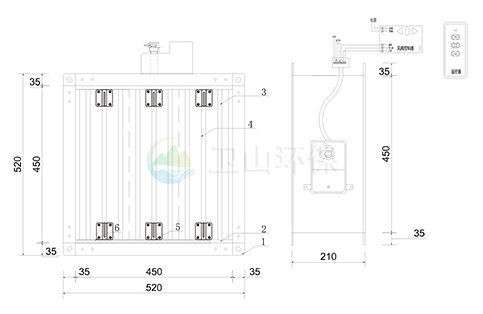

遥控电动风阀 1：学习按钮 2：电压 3：电源 4：反转 5：中心线 6：正转

开启0-90°  停止  关闭90°-0° 接线说明： ⑤ 中心线对应风阀执行器公用线 ⑥正传对应风阀执行器开启线（逆时针） ④反转对应风阀执行器（顺时针）

AC220V接线说明
1、①②通电，阀门开启0°-90° 此时④⑤通，反馈开启信号
2、①③通电，阀门开启90°-0° 此时⑤⑥通，反馈关闭信号
